Существуют две основные схемы вентиляции: с непосредственным смешиванием (традиционное проветривание через форточку или вентиляционное отверстие) чистого и загрязненного воздуха (Рис. 8.1.) и вытеснительная схема (Рис. 8.2.), когда воздух фронтом перемещается от одной стены к другой. Традиционная схема смешивания не обеспечивает высокой степени очистки воздуха, так как свежий воздух идет узким каналом, при этом чистый и загрязненный воздух постоянно перемешиваются, и в выбрасываемом воздухе присутствует большая часть свежего воздуха.

Рис. 8.1. Система естественной вентиляции с идеальным смешиванием.

Рис. 8.2. Вытеснительная схема вентиляции.

Для создания движения воздуха фронтом с малой скоростью от одной стены (чистый воздух) к другой (отработанный воздух), без перемешивания применяется вытеснительная схема. В такой системе достигается полное удаление отработанного воздуха при однократной замене. Вытеснительная схема вентиляции осуществляется при воздухопроницаемых стенах.

Воздухопроницаемость стен обеспечивается либо специальными пористыми материалами, либо распределенной системой мелких вентиляционных отверстий равномерно распределенных по поверхности стен.

Вытеснительную схему, применяемую для экодома в целом, необходимо дополнить традиционной схемой с контролируемым притоком и оттоком воздуха для кухни, ванной комнаты и туалета, причем вытяжку надо устраивать через туалет. В случае принудительной вентиляции необходимо применять сбалансированную систему (Рис. 8.3).

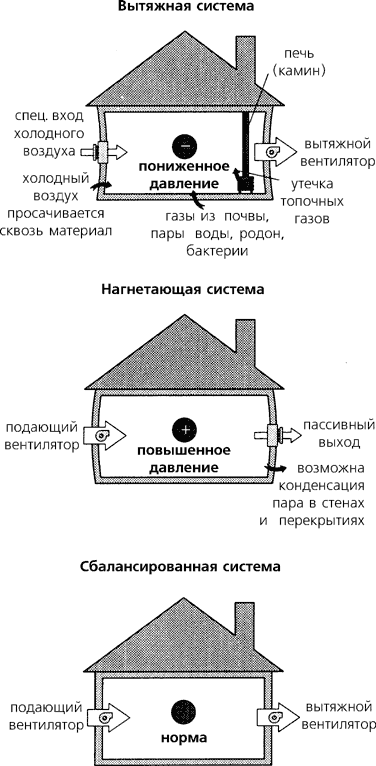

Рис. 8.3. Принудительная вентиляция и давление воздуха внутри дома.

При высокой теплоизоляции экодома главным источником тепловых потерь является проветривание. Поэтому на выходе вентиляционной системы, чтобы понизить потери энергии, необходимо ставить теплообменник, в котором тепло воздуха удаляемого из дома передается свежему воздуху, поступающему снаружи. Такие системы позволяют вернуть 50-70 % тепла в дом. На Рис. 8.4. представлен пластинчатый рекуператор тепла для системы с принудительной вентиляцией. Главные составные части такого устройства это пластинчатый теплообменник и вентилятор, размещенные в герметичном коробе. На Рис. 8.5. представлен роторный рекуператор тепла для системы с принудительной вентиляцией. Главной составной частью устройства является дисковый вентилятор-теплообменник. Это устройство проще предыдущего и обладает на порядок меньшими габаритами, высокой эффективностью (до 80 % возврата тепла), работает при отрицательных температурах без обмерзания, что делает его более предпочтительными для климата Сибири.

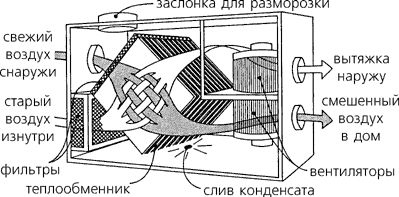

Рис. 8.4. Пластинчатый рекуператор тепла для системы с принудительной вентиляцией.

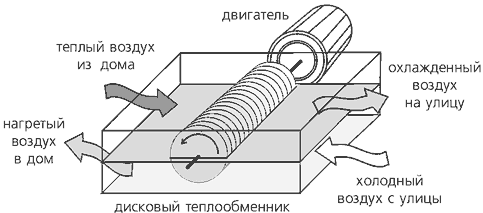

Рис. 8.5. Роторный рекуператор тепла для системы с принудительной вентиляцией. (Разработка А.И. Яворского)

Составной частью системы вентиляции и кондиционирования воздуха является встроенный пылесос барботажного типа, в котором фильтрация воздуха осуществляется через водяную пену. Пылесос используется по прямому назначению - удалению пыли с поверхностей пола, мебели, ковров и одежды, а также для очистки воздуха в помещениях от пыли и кондиционирования воздуха в помещениях с использованием различных добавок (дезинфицирующих, ароматизирующих, лечебных). С системой пылеудаления совмещена система озонирования или ультрафиолетовой обработки воздуха (слабая ионизация для повышения качества воздуха и сильная ионизация - для дезинфекции помещений).
