Если построить теплый экодом, как описано в предыдущей главе, то прямое использование солнечной энергии с середины февраля по май и с сентября по октябрь, обеспечит экодом теплом.

В этот период отапливать экодом проще всего при помощи воздушных солнечных коллекторов. Типичная система воздушного солнечного обогрева представлена на Рис. 6.1. Система состоит из воздушного солнечного коллектора, воздуховодов, вентилятора. Если температура в помещениях недостаточна, то горячий воздух из коллектора попадает в комнату. Более холодный воздух из комнаты подается в воздушный коллектор и подогревается в нем. Если в помещениях тепло, то горячий воздух поступает в тепловой аккумулятор. Воздух начинает циркулировать, когда работает вентилятор, который приводится в действие солнечной батареей. Такая система удобна тем, что вентилятор работает только тогда, когда солнечная батарея вырабатывает электричество и именно в это же время солнечный коллектор нагревает воздух. Весной осенью система работает на нагрев помещения и на накопление тепла в суточном аккумуляторе. Летом эта энергия накапливается в сезонном аккумуляторе.

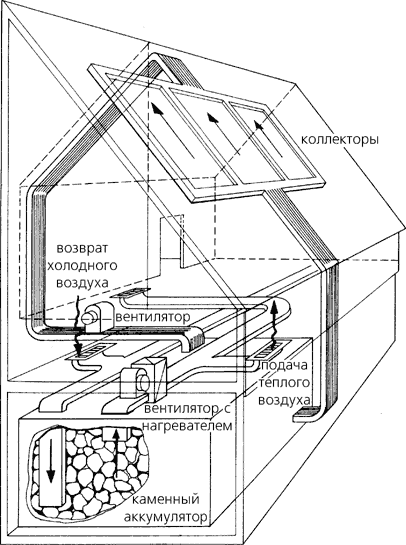

Рис. 6.1. Воздушная система солнечного обогрева с принудительной вентиляцией.

Воздушный солнечный коллектор - главный элемент системы воздушного солнечного обогрева. Его конструкция очень проста (Рис 6.2). Теплоизолированная снизу зачерненная поверхность является дном плоского ящика. Сверху этот ящик закрыт стеклом или другим прозрачным материалом (в настоящее время часто применяются двухслойные пластиковые покрытия). Видимый свет поглощается зачерненной поверхностью, нагревает ее, а она, в свою очередь, нагревает воздух в коллекторе. Нагретый воздух подается в помещение.

Площадь воздушных коллекторов, необходимая для нагрева помещений в экодоме определяется теплотехническими параметрами дома. В отсутствии солнца недостаток тепла компенсируется дровяной печью медленного горения с каталитическим дожиганием горючих газов.

Замечание. Воздушные коллекторы не обладают высоким коэффициентом полезного действия, но они просты и дешевы в изготовлении и в эксплуатации. Производство воздушных солнечных коллекторов не сложное. Для создания долговечных и устойчивых к погодным воздействиям в условиях сурового климата конструкций целесообразно использовать в качестве теплоизолятора пеностекло.

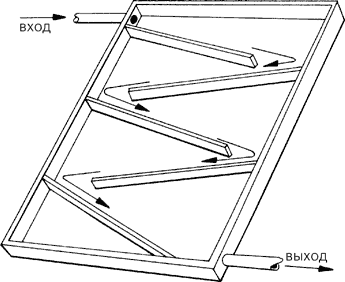

Рис. 6.2. Воздушный солнечный коллектор с турбулизатором, повышающим эффективность нагрева воздуха.

В настоящее время солнечная система обогрева не в состоянии обеспечить полностью отопление дома весь отопительный период. Поэтому для подогрева экодома используются дополнительные печи на растительном топливе. Самые лучшие - это дровяные печи медленного горения с каталитическим дожигом горючих газов (Рис. 6.3). Низкие теплопотери экодома позволяют использовать печи малой мощности. Кроме того, дрова являются возобновимым источником энергии.

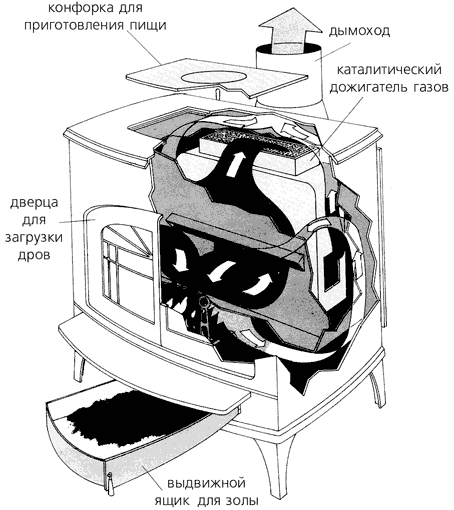

Рис. 6.3. Каталитическая печь медленного горения.

Замечания. Подобные печи имеют коэффициент полезного действия 55-75%. Они оборудуются воздуховодами, обеспечивающими подачу теплого воздуха в разные помещения для их быстрого нагрева. Эти печи легко совместить с суточным водяным аккумулятором, в котором можно дополнительно снять остаточное тепло дымовых газов. Зола является ценным удобрением.

Эта печь может выполнять дополнительную функцию газогенератора и получающийся горючий газ можно отводить и использовать для приготовления пищи или выработки электроэнергии.

Основными источниками горячей воды для бытовых нужд в экодоме являются каталитическая печь медленного горения и водогрейная установка с водяными солнечными коллекторами.

Водогрейные системы, использующие солнечную энергию, бывают двух типов: с естественной и принудительной циркуляцией воды.

На Рис. 6.4. представлена принципиальная схема системы приготовления горячей воды с естественной циркуляцией. Такие установки называются термосифоны. В них используется механизм естественно конвекции, которая возникает за счет того, что нагретая в солнечном коллекторе теплая вода легче холодной. За счет этого теплая вода поднимается в бак-аккумулятор, который необходимо размесить выше верхней части коллектора на высоту примерно 60 см.

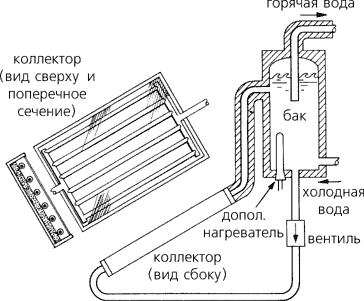

Рис. 6.4. Термосифонная водогрейная система с водяным солнечным коллектором.

Замечание. Эта система не требует перекачивающего насоса и электроэнергии, но накладывает ограничения на конструкцию и способы ее размещения в экодоме. Термосифонные водогрейные системы целесообразно применять для летнего душа, летней кухни и других подобных случаях.

Более удобна с точки зрения произвольного ее размещения водогрейная система с принудительной циркуляцией (Рис. 6.5). Составными частями солнечной установки для подогрева воды с принудительной циркуляцией являются плоский коллектор, бак-аккумулятор, трубопроводы, насос и система управления. Эта система предусматривает автоматическое регулирование. Каждый раз, когда температура воды в верхней части коллектора становится выше температуры воды на дне бака-аккумулятора на заранее заданное число градусов, включается насос. Вода прокачивается по системе до тех пор, пока температура не выровняется в баке и коллекторе за счет нагрева или не снизится уровень солнечного излучения. В Сибири в контуре через солнечный коллектор необходимо прокачивать жидкость, не замерзающую на морозе, а тепло в бак-аккумулятор передавать через теплообменник.

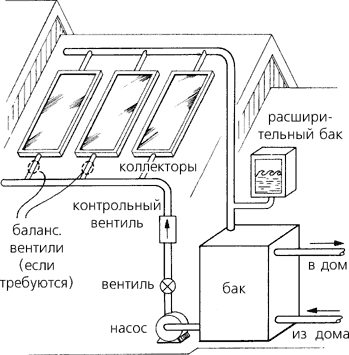

Рис. 6.5. Система солнечного нагрева воды с принудительной циркуляцией.

Замечание. На данном этапе, когда еще не налажено производство такого оборудования, надо использовать подогреватели воды, использующие электричество, газ, дрова или их комбинацию. Для накопления необходимого объема горячей воды для бытовых нужд целесообразно использовать водяной суточный бак-аккумулятор.

При проектировании необходимо предусмотреть, чтобы летом эта система работала в автономном режиме, но в то же самое время водогрейная система должна являться составной частью отопительной системы экодома.

Водяной солнечный коллектор - главный элемент системы солнечного нагрева воды. В отличие от воздушного, коллектор на жидком теплоносителе имеет замкнутую систему, которая включает коллектор и теплообменник. По этой системе циркулирует незамерзающая и не выделяющая при нагревании накипь жидкость. Теплообменник размещается в нижней части бака-аккумулятора.

Замечание. Жидкостной солнечный коллектор может использоваться тогда, когда тепловыделения больше теплопотерь. В условиях климата Сибири это предъявляет повышенные требования к теплозащите водяного солнечного коллектора.

Суточный водяной аккумулятор тепла является активным элементом тепловой системы экодома. Суточный водяной аккумулятор тепла устанавливается внутри дома, в том числе он может быть встроен в одну из межкомнатных перегородок. Аккумулятор представляет собой полую стену, в которой размещены баки, заполненные водой. Через эти баки проходят дымовые трубы от каталитической печи медленного горения, которые подогревают воду в баках. Принципиальная схема отопления приведена на Рис. 6.6. Источниками нагрева водяного аккумулятора кроме каталитической печи медленного горения, могут быть использованы система воздушного солнечного отопления и система солнечного подогрева воды. Внешняя теплоизоляция аккумулятора - деревянная, кирпичная или из газобетона, - служит для понижения температуры обогревающей поверхности примерно до 40 ^оС. Теплоизоляция обеспечивает медленное остывание бака-аккумулятора с тем, чтобы температура в комнате поддерживалась в приемлемом диапазоне температур.

Замечание. Аккумулятор должен быть сконструирован так, чтобы можно было легко делать его профилактику, промывку, чистку.

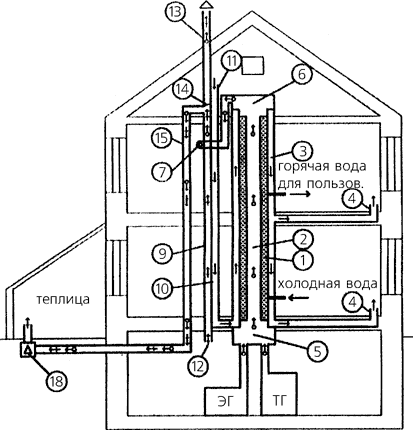

Рис 6.6. Суточный водяной аккумулятор тепла.
ЭГ - электрогенератор;
ТГ - теплогенератор;
1 - бак с водой; 2 - дымовые трубы; 3 - кожух; 4 - каналы подачи теплого чистого воздуха; 5 - нижняя (входная) дымовая камера; 6 - верхняя (выходная дымовая камера; 7 - подача дыма в регенератор; 8 - подача чистого воздуха к ТА; 9 - кожух; 10 - поверхность теплообмена; 11 - забор чистого холодного воздуха; 12 - забор теплого отработанного воздуха; 13 - выхлопная труба; 14 - переключатель; 15 - канал подачи сбросного воздуха в теплицу; 16 - шторки; 17 - вент-каналы вертикальные; 18 - дымосос.

Тепловые аккумуляторы подразделяются на суточные и сезонные. Кроме многофункционального активного суточного водяного аккумулятора на практике используются пассивные аккумуляторы тепла из материалов с высокой теплоемкостью, например, кирпич или грунтоблоки, из которых построена печь, массив внутренней части ограждающих конструкций, межкомнатные перегородки, гравий, засыпанный в специальные контейнеры, грунт под домом. За счет теплопроводности такие аккумуляторы быстро теряют энергию. Их используют для увеличения тепловой инерции дома. Это выгодно, когда они выполняют функции конструктивного элемента дома, при простой конструкции и недорогом устройстве. В Сибири перспективны сезонные аккумуляторы, использующие для аккумулирования энергии вещества, в которых могут протекать обратимые химические реакции, сопровождающиеся поглощением и выделением тепла. Их главным преимуществом является то, что хранение энергии осуществляется в химических связях при обычных температурах любое количество времени. Применение именно этих аккумуляторов может сделать сибирский дом "солнечным".

Замечание. Эффективное накапливание энергии в таких сезонных аккумуляторах требует достаточно высоких температур воздуха (~ 130 ^оС), что предъявляет высокие требованиях к солнечным коллекторам и теплоизоляции воздуховодов от коллекторов, хорошей теплоизоляции контейнеров, в которых находится рабочее вещество такого теплового аккумулятора.
