Глава 4

АРХИТЕКТУРА ЭКОДОМА

Экодом должен быть эстетически привлекательным. Однако его архитектура в первую очередь обеспечивает оптимальную работу основных биоэнергитических систем. Поэтому при проектировании экодома учитываются следующие факторы:

(*) минимизация отапливаемой (зимней) части дома с возможным ее зонированием на постоянно отапливаемую и периодически отапливаемую части (при меняющемся составе семьи)

(*) оптимизация взаимного расположения отапливаемой части дома и элементов подворья для уменьшения потерь тепла зимой в отапливаемой части и при переходах из одной части в другую, и максимального удобства летом при ведении подсобного хозяйства

(*) обеспечение достаточного освещения основного (зимнего) помещения при условии большого количества буферных зон

(*) обеспечение возможности поэтапного строительства и оснащения дома инженерным оборудованием, в том числе строительства первого отапливаемого блока за один строительный сезон, чтобы застройщик, начав строительство весной, осенью мог вселиться в дом

(*) обеспечение возможности будущего расширения (блокирования) дома без его существенной реконструкции (растущий дом)

(*) обеспечение установки инженерного оборудования экодома без дополнительной реконструкции и для удобной его эксплуатации

(*) обеспечение естественной вентиляцией в связи с повышенной герметичностью дома

(*) оптимальное расположение экодома на участке с учетом особенностей ландшафта и методов ведения работ на приусадебном участке.

Большое влияние на архитектуру и планировку экодома оказывают инженерные системы, выполняющие те же функции, что и в обычном доме. Они обеспечивают обогрев, снабжение холодной и горячей водой, электроэнергией для освещения и работы бытовой техники, вентиляцию дома и удаление всех отходов. В отличие от оборудования обычного дома, подключенного к централизованным коммуникациям все это оборудование автономное.

Главные требования к инженерным системам - функциональность и простота, возможность самостоятельного изготовления большей их части, простота и удобство для профилактических и ремонтных работ, возможность замены без реконструкции дома.

Говоря о дополнительных особенностях архитектуры экодома и планировки приусадебного участка, необходимо сказать о ее "солнечной" и "ландшафтной" составляющих.

4.1. Солнечная архитектура

Используя приемы солнечной архитектуры, дом можно спроектировать с пассивными и активными элементами поглощения и использования энергии.

Современный "солнечный" дом строится и оборудуется так, чтобы максимально поглощать и использовать солнечное излучение на обогрев, приготовление горячей воды и электрообеспечение. Экодом, спроектированный по принципам солнечной архитектуры выглядит практически как обычный дом со всеми атрибутами современного, хорошо спланированного дома, требующего минимум обслуживания. В отличие от обычного дома экодом эффективно аккумулирует в себе солнечную энергию. Главными инженерными элементами солнечной архитектуры экодома являются расположенные на крыше солнечные коллекторы для нагрева воздуха и воды, солнечные батареи и пристроенная с юга теплица (Рис. 4.1.). Выгода использования солнечной энергии будет максимальной, если дом еще и эффективно утеплить.

Пассивная солнечная технология - давно известный способ проектирования и строительства зданий и тысячелетиями используется людьми, чтобы получить максимум преимуществ от солнечного излучения.

В Сибири много солнечных дней. Если расположить дом так, что его солнечные системы максимально воспримут солнечную энергию, хорошо его утеплить, то с февраля дом можно обогревать за счет солнца, а аккумулированного летнего тепла может хватить на всю зиму. "Правильное" расположение и строительство дома предполагает его южную ориентацию (для максимального съема солнечной энергии) и наличие буферных зон (теплица с юга, гараж с севера, веранды с запада или востока и т.д.).

В холодный период года солнце используется в пассивной системе отопления, снижая тем самым нагрузку на обогревающую систему. В тёплый период года энергия солнца используется для приготовления горячей воды, избавляя жильцов от необходимости специально ее подогревать.

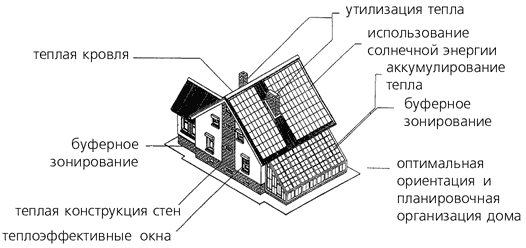

Рис. 4.1. Пример дома с элементами солнечной архитектуры.

4.2. Архитектура экодома-коттеджа и экодома-подворья

Тип экодома. Все строящиеся индивидуальные дома можно разделить на две группы. Это коттедж или подворье. Выбор определяется образом жизни, местом расположения, возможностями семьи. Для плотной городской застройки это - коттедж. В пригороде и сельской местности - это подворье.

Коттедж. Жилой дом для людей, не предполагающих активное ведение садово-огородного хозяйства. Этот дом ограничивается основной конструкцией дома, техническим подвалом (или пристройкой), пристроенным гаражом, дровяным складом, системой сбора и накопления воды (бассейн, прудик) и внутренним двориком (по желанию).

Подворье. Подворье призвано обеспечить комфортное ведение приусадебного хозяйства в летнее время года. Подворье, как правило, включает в себя: летнюю кухню, веранду, летнюю спальню (не утепленную часть чердака), летний душ, баню, гараж, внутренний дворик (желательно с навесом), пристроенную к дому теплицу, дровяной склад, погреб, ледник, систему сбора воды с территории участка с искусственным покрытием, бассейн.

Экодом-коттедж

На Рис. 4.2. представлены основные элементы внешнего устройства экодома. К ним относятся: теплица с южной стороны, пристроенные с северной стороны технические помещения (гараж, мастерская), выполняющие дополнительную функцию тепловых буферных зон, остекленные веранды (с запада или востока). Экодом ориентирован на юг, с тем, чтобы максимально использовать пассивный солнечный обогрев. На крыше (или вне дома, в зависимости от конкретных условий) располагаются солнечные батареи, солнечные коллекторы (воздушные и водяные).

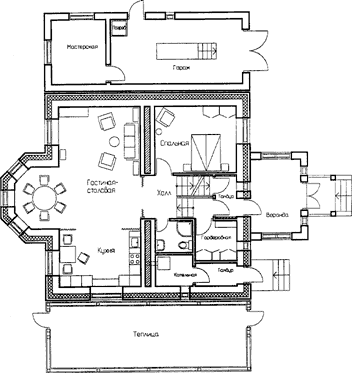

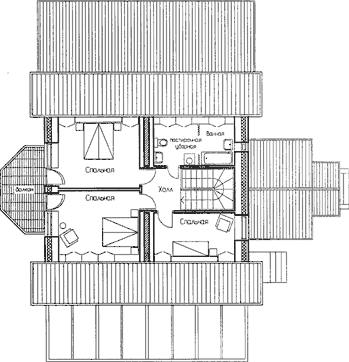

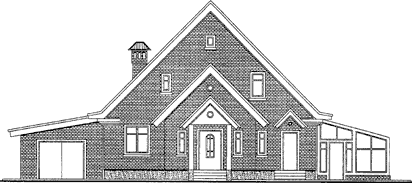

Рис 4.2. Архитектура экодома-коттеджа. Внешний вид и планировка. (Проект А. Никитина)

В экодоме-коттедже оборудована комфортабельная квартира городского типа с небольшим, но достаточным количеством холодных подсобных помещений. Так как энергоэффективность экодома - определяющий фактор, то в проектах уменьшен объем отапливаемых помещений (за счет подсобок). Наряду с утеплением обязательно буферное зонирование для снижения теплопотерь. Элементы системы солнечного инженерного оборудования размещаются на крыше дома (что предпочтительнее) или в пристройках, либо встраиваются в корпус дома.

Так как со всех сторон экодом имеет буферные зоны, то для эффективного освещения помимо окон специально устраиваются простые световые каналы.

Летний и зимний образ жизни семьи, предпочитающей коттедж, мало отличается.

Экодом по желанию владельцев проектируется в одном, двух или трех уровнях (большее число уровней не желательно). На планировку экодома существенно влияют инженерные системы, обеспечивающие жизнедеятельность дома. Состав помещений в экодоме общепринятый: гостиная, кухня-столовая, спальня, детская, ванная с туалетом (на 2-ом) и душ с туалетом (на 1-ом), зимний сад (по отдельному пожеланию), кладовая, прихожая, сени (веранда), мастерская (гараж), техническое помещение для размещения биотуалета, очистки стоков. Конструкция должна допускать разбивку на помещения после строительства дома и установки оборудования.

Рекомендации по строительству экодома-коттеджа

Поскольку экодом-коттедж ориентирован на городской образ жизни, он должен представлять собой комфортабельную квартиру только с необходимым количеством отапливаемых подсобных помещений.

Учитывая, что жизнь в доме будет длиться долго, в устройстве дома необходимо предусмотреть возможность сжатия отапливаемого жилого объема на случай, когда дети взрослеют и отселяются.

Экодом-подворье под единой крышей

Экодом-подворье предпочитают люди, которые заниматься приусадебным хозяйством. Их образ жизни в летний период связан с работами на участке, заготовками на зиму. Для этого требуются специальные летние помещения и постройки.

Зимний образ жизни у таких семей ничем не отличается от семей, живущих в коттеджах (если это некрестьянское или фермерское хозяйство). Поэтому отапливаемая часть такая же, как в экодоме-коттедже.

Люди традиционно строят подворья дух типов: жилой дом и подворье под одной крышей, и жилой дом и подворье, состоящее из разных строений.

В экодоме-подворье под одной крышей увеличивается крытая часть, в которой размещаются помещения, необходимые для летних работ на приусадебном участке и другие подсобные помещения: летняя кухня, дровяной склад, баня, летний душ, сарай для инвентаря. Из не отапливаемой летней части целесообразно устроить вход в погреб и ледник.

Отапливаемая часть представляет собой тот же самый (описанный выше) экодом-коттедж.

Когда жилая часть обстроена таким количеством буферных помещений, необходимо при проектировании очень внимательно отнестись к обеспечению инсоляции (солнечного освещения) жилых помещений, устраивая окна на крыше и оборудуя специальные световые окна. Для подворья есть смысл сделать летний компостирующий биотуалет на площадке (например, с контейнером с переставной будкой, заполняющимся в течение лета).

Существенно расширяется не отапливаемая летняя часть. Здесь же может располагаться баня, летняя кухня, веранда-гостиная, дровяной склад, помещение для инвентаря, летний душ.

Экодом-подворье из разных строений

Экодом-подворье из разных строений обеспечивает те же условия для жизни и работы семьи, что и экодом-подворье под единой крышей. Выбор типа своего дома целиком определяется желанием хозяина. Отапливаемый жилой дом - это тот же экодом-коттедж.

Подворье организовано как набор отдельных строений, или единого дополнительного строения, в котором размещаются все подсобные помещения, необходимые для ведения приусадебного хозяйства. Набор помещений, их размер, удобство эксплуатации в зимний и летний период определяются пожеланиями хозяина. Надворные постройки включают дровяной склад, баню (по желанию), кладовую для инвентаря, летнюю кухню (по желанию), летний душ.

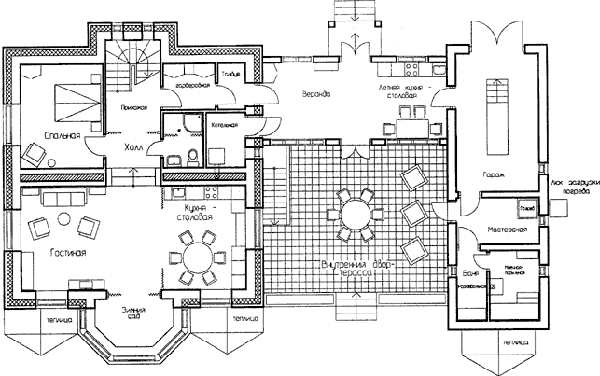

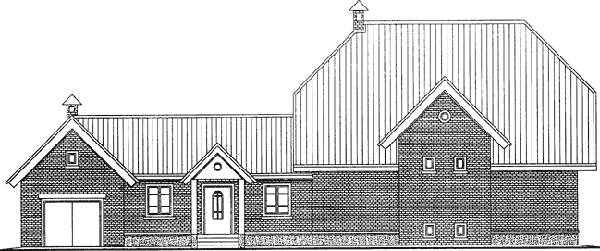

Рис. 4.3 Архитектура экодома-подворья из разных строений. Эскиз. Планировка. (Проект А. Никитина)

4.3. Интерьер

При разработке и создании интерьеров экодома главное - это использовать естественные, экологически чистые материалы для отделки. Это же относится к сантехническому, кухонному и другому инженерному оборудованию.

Планировочные решения экодома имеют также свои особенности, обусловленные возможными вариантами размещения специального инженерного оборудования, а также рекомендуемой конструкцией внутренних (межкомнатных) стен, буферных зон, мансарды и т.д.

Рекомендуется встроенная мебель, причем шкафы желательно располагать вдоль северных стен, обеспечивая дополнительные буферные зоны, повышающие теплозащиту.

4.4. Ландшафтная архитектура

Участок и прилегающая территория

Рассмотрим два варианта с выбором земельного участка. В первом вы можете выбрать участок для строительства своего экодома. Во втором - когда вам достался участок без выбора или вы традиционно владеете участком. Практически нет плохих участков земли (если только рядом нет трубы химзавода или чего-нибудь в этом роде). Просто каждый участок требует учета специфических особенностей при использовании для строительства экодома.

Чтобы разместить экодом на участке и сделать общую планировку, необходимо внимательно его изучить и после учесть все специфические особенности. Это означает такое размещение на участке самого дома и других сооружений, которое обеспечит эффективное использование природных процессов для поддержания жизнедеятельности экодома. То есть будут учитываться возможности ландшафта, его благоприятные особенности и компенсироваться его недостатки (ориентация по сторонам света, естественные заграждения от ветра и т.п.).

Выбор участка под застройку

На всю прилегающую территорию должно распространяться благоприятное воздействие экодома. С другой стороны, сама прилегающая территория может оказывать неблагоприятное воздействие на усадьбу экодома из-за повышенной техногенности. Окрестности могут включать магистральные и подъездные дороги, систему городского (поселкового) водосбора и другие особенности, которые надо учитывать при выборе участка, проектировании экодома и последующей эксплуатации. В каждом конкретном случае требуется сделать паспорт прилегающей территории, выявить все ее особенности и предложить "пермакультурный" план улучшения ее "экологического качества, ресурса".

Рекомендации по использованию прилегающей территории при строительстве экодома

Прилегающая к участку территория является буферной между участком и внешней территорией. Обустройство прилегающей к участку территории существенно улучшает условия на самом приусадебном участке. Повысить его экологические характеристики можно за счет дополнительных посадок, увеличивающих ветрозащиту, замены старых и неподходящих деревьев, кустарников и др. растительности на более подходящие, улучшения качества ландшафта, строительства простейших, препятствующих эрозии, сооружений и других мероприятий.

Генплан участка для экодома-коттеджа

Планировка участка - это очень важный этап, предшествующий строительству. Обязательными элементами застройки участка являются: экодом, система сбора и накопления поверхностных стоков, ботаническая площадка для утилизации органических отходов.

Рекомендации по строительству экодома

При планировании надо стремиться к уменьшению размеров придомового участка, изымаемого из природы (площадь самого дома и площадок с твердым покрытием). Планировка участка предполагает оптимальное взаимное расположение дома, цветника, ботанической площадки с учетом естественного уклона, направления ветров, окружающей растительности, распределения грунтов.

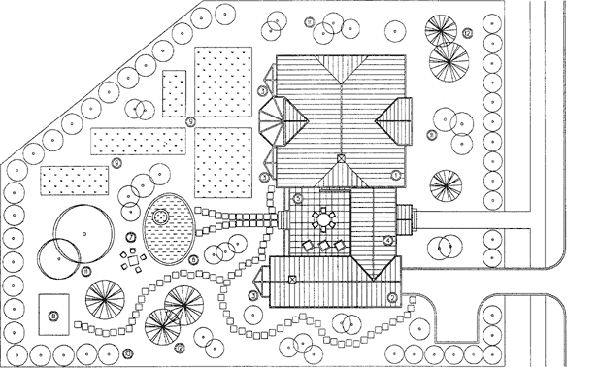

Рис. 4.4. Планировка участка и прилегающей территории для экодома с активным ведением на участке сельхоздеятельности.
1 - жилой дом; 2 - гараж; 3 - теплицы; 4 - веранда; 5 - внутрений дворик-террасса; 6 - пруд; 7 - место отдыха; 8 - биоботаническая площадка; 9 - посадки овощных культур; 10 - посадки ягодников; 11 - посадки плодовых деревьев; 12 - декоративные деревья и кустарники.

Экодом не должен затеняться с восточной, особенно южной и западной сторон потому, что от этого зависит эффективность работы солнечных систем.

Необходимо устроить эффективный сбор дождевой и талой воды с нарушенной части участка. Стремитесь к тому, чтобы вся собранная вода накапливалась в специально устроенной емкости или небольшом пруде и затем использовалась для полива.

Планировки с минимальными надворными постройками предпочитают люди, ведущие городской образ жизни (участок используется как цветник и место отдыха). Коттедж рассматривается как комфортабельная городская квартира с минимально необходимым количеством отапливаемых (подсобные помещения в квартире) и не отапливаемых помещений (под единой с квартирой крышей).

Расположение дома на участке произвольное, но важно его не затенять в течение всего дня.

Участок имеет четыре функциональные зоны: лесозащитная полоса с севера, собственно экодом, система накопления дождевой воды и ботаническая площадка, парковая рекреационная зона.

Планировка экодома-подворья с активным ведением на участке сельхоздеятельности отличается только тем, что дополнительно выделяется место под сад, огород и выращивание компостных культур. То есть к четырем функциональным зонам для участка с экодомом-коттеджем добавляется пятая.

Вне зависимости от того занимается семья выращиванием сельхозпродукции на своем участке или нет, утилизация переработанных органических отходов осуществляется на собственной ботанической площадке в каждом экодоме. Кроме того, используемые биотехнологии и пермакультурные методы применяются не только на самом участке, но и на прилегающей территории.

Сад и огород, как и сам экодом, не должны затеняться.

Набор составных элементов планировки участка для любого подворья одинаков. На Рис. 4.4. приведен пример генплана прилегающей территории и самого участка, на котором предполагается ведение сельхоздеятельности.

Для того, чтобы приусадебный участок возделывался эффективно, работы по его формированию необходимо выполнять по единому проекту. В течение нескольких лет с помощью биоинтенсивных технологий и методов пермакультуры можно сбалансировать экосистему экодома так, что накопление "экологического ресурса" участка будет более эффективным, чем в природной среде.
